Ki sa ki se yon koub vètikal, poukisa ray tren bezwen mete kanpe koub vètikal

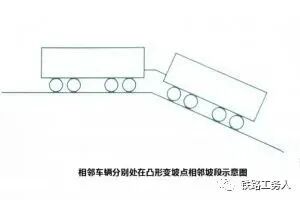

Anjeneral, yo nan lòd yo adapte yo ak monte yo ak desann nan tèren an epi redwi pri a nan pwojè konstriksyon, seksyon an longitudinal nan tren an konekte pa seksyon kontinyèl dwat ak pant diferan akòz tèren diferan. Poutèt sa, yon pwen chanjman pant fòme nan junction seksyon pant lan ak seksyon pant lan. Si liy yo nan chak seksyon pant yo konekte nan yon liy kase, sa vle di ke dwe gen yon "knuckle" sou liy lan. Lè machin nan pase "knuckle" sa a, yo montre relasyon ki genyen ant veyikil la ak tras la nan figi ki anba a.

Si ang "knuckle la" piti anpil (diferans ki genyen ant pant de pant adjasan yo trè diferan), lè sa a lè tren an pase nan pwen chanjman pant lan, tout tren an pral distribye sou pant diferan, ki pral lakòz. estrès kouple rive. Chanjman yo gen tandans kraze oswa dekouplage.

Ki jan yo mete koub vètikal la?

1. Vitès akseptab la pa pi gran pase 160km/h. Lè w ap itilize koub vètikal sikilè, si diferans aljebrik ant pant adjasan yo pi gran pase 3‰, yo ta dwe mete koub vètikal yo. Reyon koub vètikal la pa ta dwe mwens pase 10000m, ak seksyon difisil la pa ta dwe mwens pase 5000m.

2. Lè vitès akseptab la pi gran pase 160km/h ak diferans aljebrik pant lan pa mwens pase 1‰, yo ta dwe mete yon koub vètikal sikilè. Reyon koub vètikal la pa ta dwe mwens pase 15000 m, ak longè a pa ta dwe mwens pase 25m.

3. Koub vètikal yo pa dwe sipèpoze ak koub vètikal ak koub tranzisyon, epi yo pa dwe anvayi patiraj, regilatè ak pon pon yo ekspoze.

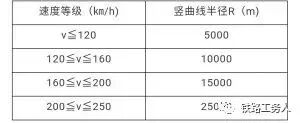

4. Tou depan de vitès la, reyon koub vètikal la diferan, jan yo montre nan figi a.

kijan pou make
Pozisyon an kòmanse nan koub vètikal la make "SQ L=longè koub vètikal" sou ren tren an, pozisyon nan pwen an chanjman pant make "SB R=reyon koub vètikal" sou tren an. ren, ak pozisyon nan fen koub vètikal la make "SZ" sou ren tren L=longè koub vètikal la", gwosè mak la se menm jan ak mak koub la, ak koulè wouj la. ak blan.
